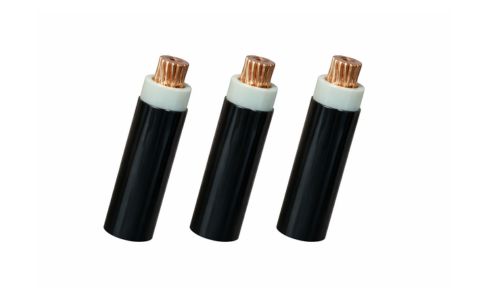

CXV ­− 0,6/1 kV (CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ PVC)

Cáp điện CVV – 0,6/1 kV là loại cáp điện hạ thế rất phổ biến trong hệ thống điện dân dụng và công nghiệp. Cáp này thường dùng để truyền tải và phân phối điện với điện áp danh định 0,6/1 kV.

Cấu trúc Cáp Điện CVV - 0,6/1 kV

1. Ruột dẫn: Được làm từ đồng (Cu), thường gồm nhiều sợi nhỏ bện lại với nhau nhằm tăng khả năng dẫn điện và độ bền cơ học.
2. Lớp cách điện: Là lớp nhựa PVC bọc quanh ruột dẫn, có chức năng cách điện, đảm bảo an toàn trong quá trình truyền tải điện năng.
3. Lớp độn / bọc trong: Có nhiệm vụ giữ cố định các lõi cáp, giúp cáp có dạng tròn và tăng độ ổn định cho kết cấu bên trong.
4. Vỏ bọc ngoài: Là lớp PVC bảo vệ bên ngoài cùng, giúp cáp chống lại tác động cơ học, độ ẩm và các yếu tố môi trường.

Tiêu chuẩn áp dụng

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

Nhận biết lõi

Bằng băng màu:
- Cáp 1 lõi: Màu tự nhiên, không băng màu.
- Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

Đặc tính kỹ thuật

- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.

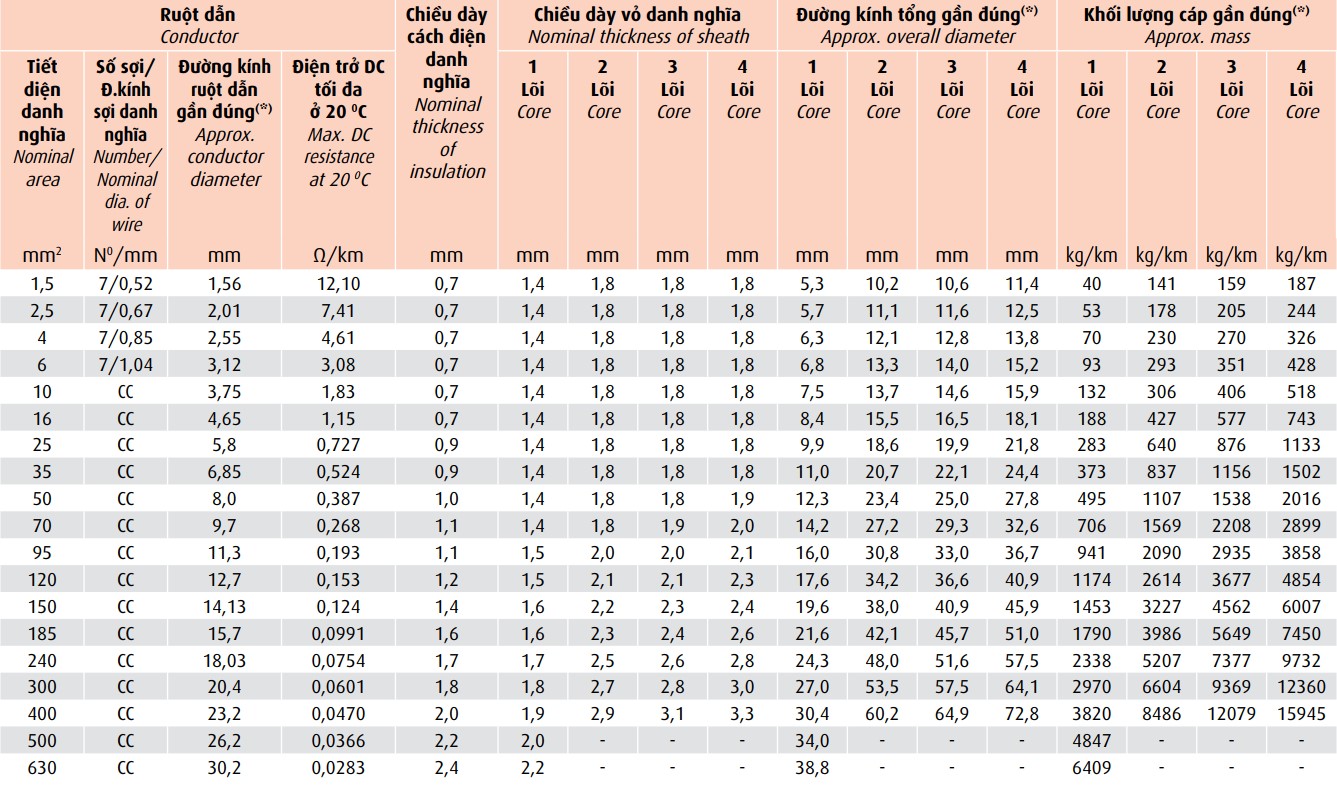

CÁP CXV - 1 ĐẾN 4 LÕI

CC: Ruột dẫn tròn xoắn ép chặt.

(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

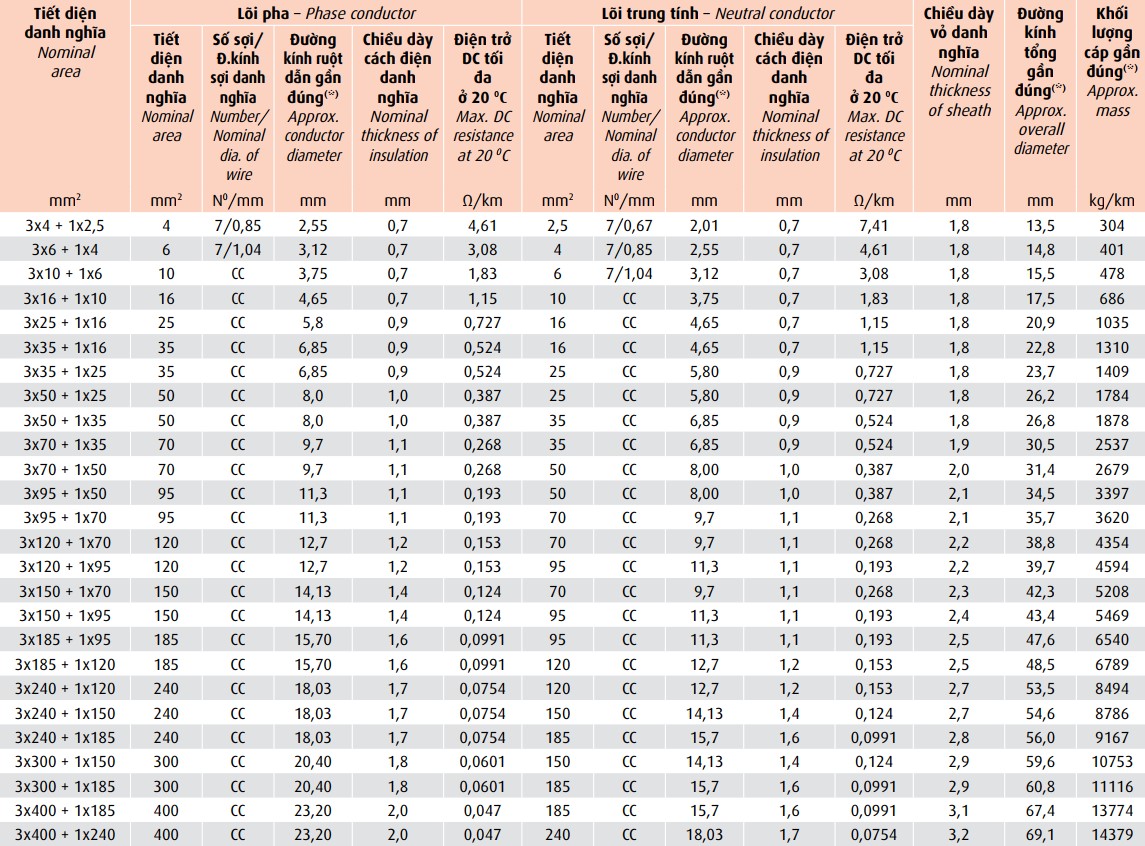

CÁP CXV - 3 PHA + 1 TRUNG TÍNH

CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
