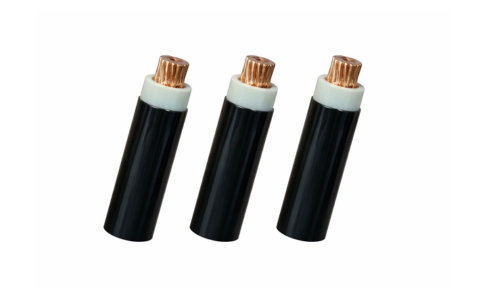

CXE − 0,6/1 kV
.jpg)
.jpg)
CXE − 0,6/1 kV
- Model: CXE
- Tiêu chuẩn áp dụng: TCVN 5935-1
- Cấp điện áp (Uo/U): 0,6/1 kV
- Cấu tạo: ruột đồng, cách điện XLPE, vỏ HDPE
- Số lõi dẫn điện: 1, 2, 3, 4
- Thương hiệu: CADIVI
- Xuất xứ: Việt Nam
CXE − 0,6/1 kV (CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ HDPE)
Cáp điện hạ thế CXE – 0,6/1 kV là loại cáp điện được sử dụng rộng rãi trong các hệ thống truyền tải và phân phối điện trong công trình dân dụng và công nghiệp.

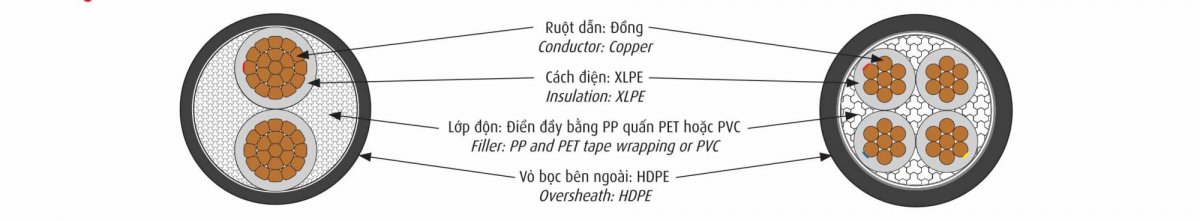

Cấu trúc cáp điện hạ thế CXE - 0,6/1 kV
Cấu tạo cáp CXE: Ruột dẫn đồng → Cách điện XLPE → Lớp độn PP/PET hoặc PVC → Vỏ bọc HDPE
Ruột dẫn (Conductor): Đồng
+ Ruột dẫn được làm bằng đồng, có thể là đồng bện nhiều sợi để tăng độ dẫn điện và độ mềm dẻo.
+ Nhiệm vụ chính là dẫn điện trong hệ thống truyền tải và phân phối điện hạ thế.
Lớp cách điện (Insulation): XLPE
+ Sử dụng vật liệu XLPE (Cross-Linked Polyethylene).
+ Có khả năng chịu nhiệt tốt, cách điện cao, chống lão hóa và chịu tải lớn.
+ Bảo vệ ruột dẫn và ngăn rò rỉ điện.
Lớp độn (Filler)
+ Là lớp điền đầy bằng sợi PP quấn băng PET hoặc PVC.
+ Giúp giữ cố định các lõi cáp, tạo dạng tròn cho cáp và tăng độ bền cơ học.
Vỏ bọc ngoài (Oversheath): HDPE
+ Lớp vỏ ngoài bằng HDPE (High Density Polyethylene).
+ Có tác dụng bảo vệ cáp khỏi tác động môi trường như ẩm, hóa chất, va đập cơ học.
Tiêu chuẩn áp dụng
TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228
Nhận biết lõi
Bằng băng màu:
- Cáp 1 lõi: Màu tự nhiên, không băng màu.
- Cáp nhiều lõi: Băng màu đỏ - vàng - xanh - không băng màu.
Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.

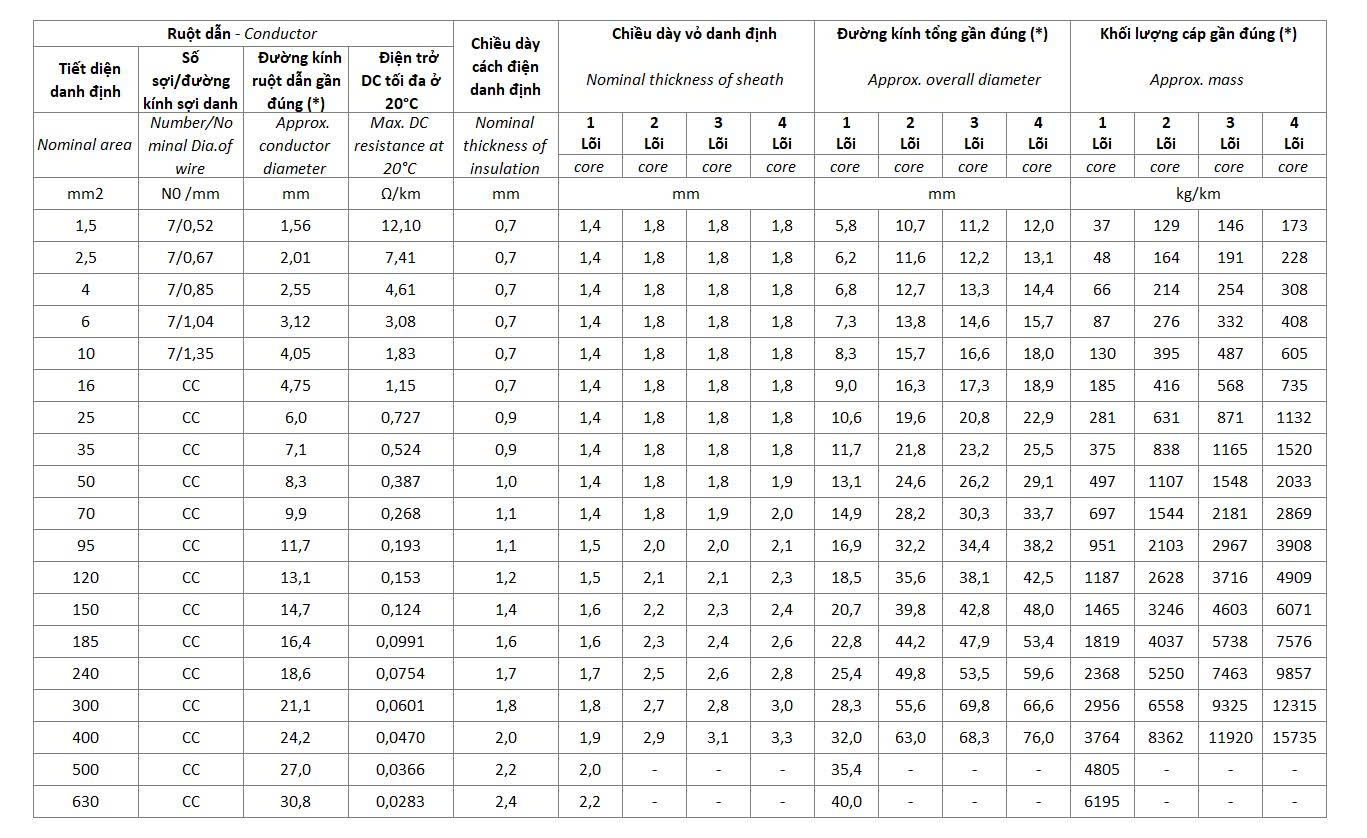

CÁP CXE - 1 ĐẾN 4 LÕI
CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

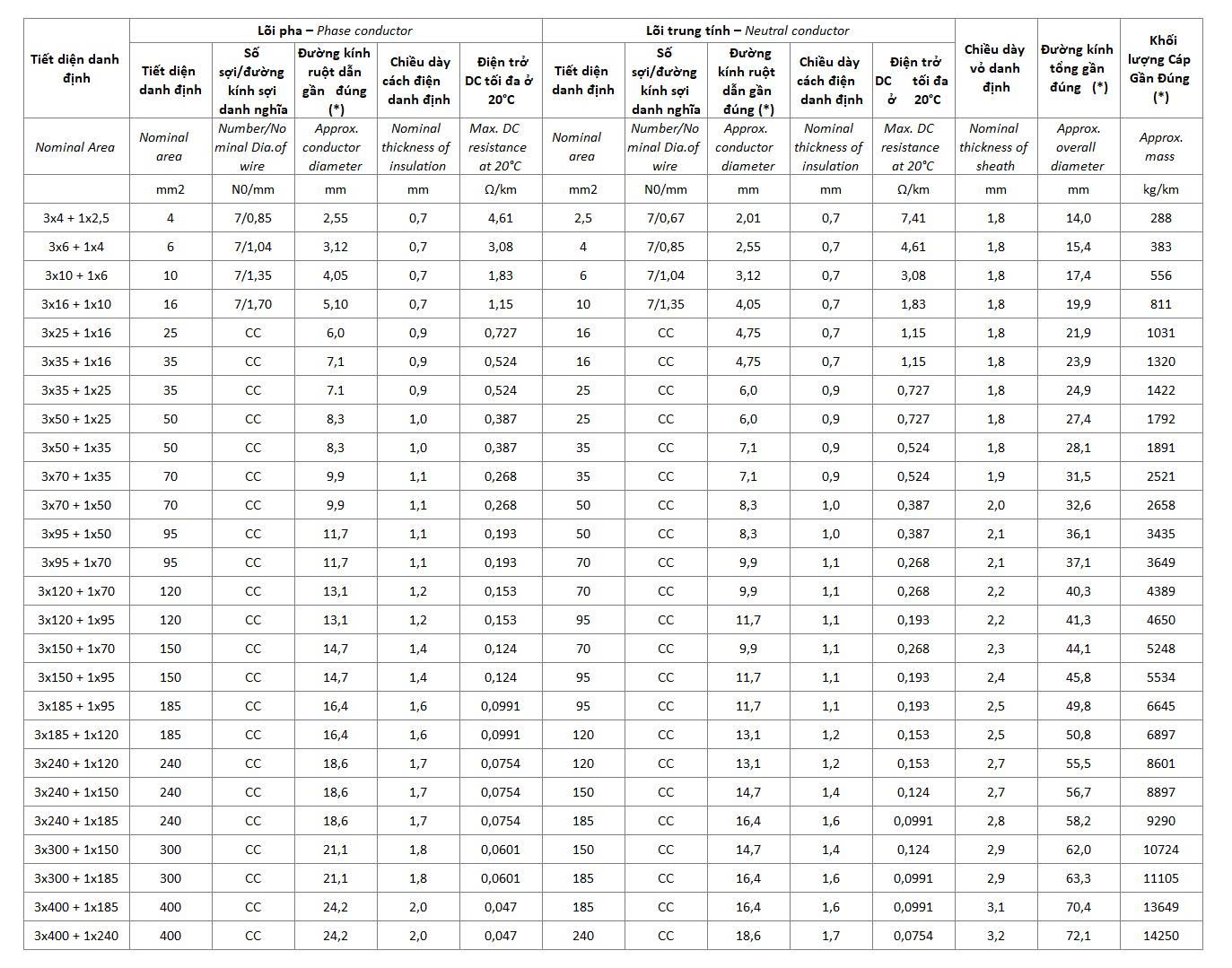

CÁP CXE - 3 PHA + 1 TRUNG TÍNH
CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
