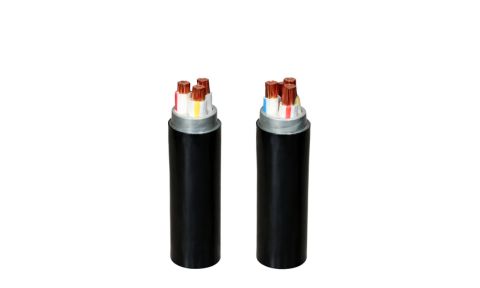

CVV/DATA − 0,6/1 kV & CVV/DSTA − 0,6/1 kV
CVV/DATA − 0,6/1 kV & CVV/DSTA − 0,6/1 kV
- Model: CVV/DATA & CVV/DSTA
- Tiêu chuẩn áp dụng: TCVN 5935-1
- Cấp điện áp (Uo/U): 0,6/1 kV
- Cấu tạo: ruột đồng, cách điện PVC, giáp băng nhôm/thép bảo vệ, vỏ bọc PVC
- Số lõi dẫn điện: 1, 2, 3, 4
- Thương hiệu: CADIVI
- Xuất xứ: Việt Nam
CVV/DATA − 0,6/1 kV & CVV/DSTA − 0,6/1 kV
CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC
Cáp CVV/DATA, CVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, với cấp điện áp 0,6/1 kV, được lắp đặt cố định trong các công trình dân dụng và công nghiệp.

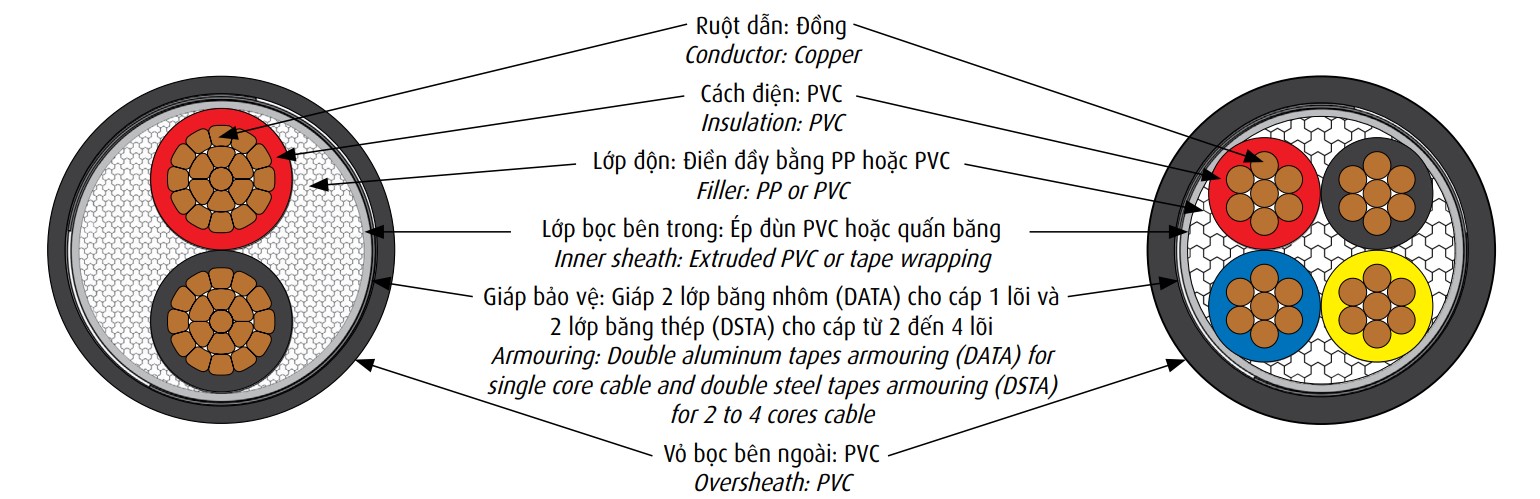

Cấu trúc cáp điện hạ thế CVV/DATA & CVV/DSTA
Cáp điện lực hạ thế CVV/DATA và CVV/DSTA là loại cáp điện ruột đồng, cách điện PVC, có lớp giáp bảo vệ bằng băng kim loại nhằm tăng khả năng chống va đập và bảo vệ cơ học khi lắp đặt trong môi trường khắc nghiệt.
- Ruột dẫn: Đồng (Cu) dẫn điện tốt.
- Cách điện: PVC cách điện cho từng lõi.
- Lớp độn: PP hoặc PVC giúp cáp tròn và chắc chắn.
- Lớp bọc trong: PVC ép đùn hoặc quấn băng bảo vệ lõi cáp.
- Giáp bảo vệ:
+ CVV/DATA: Giáp 2 lớp băng nhôm, dùng cho cáp 1 lõi.
+ CVV/DSTA: Giáp 2 lớp băng thép, dùng cho cáp 2 đến 4 lõi.
- Vỏ bọc ngoài: PVC bảo vệ cáp khỏi tác động môi trường.
Tiêu chuẩn áp dụng
TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228
Nhận biết lõi
Bằng màu cách điện:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
Cấp điện áp U0/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
+ 140°C, với tiết diện lớn hơn 300mm2.
+ 160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.

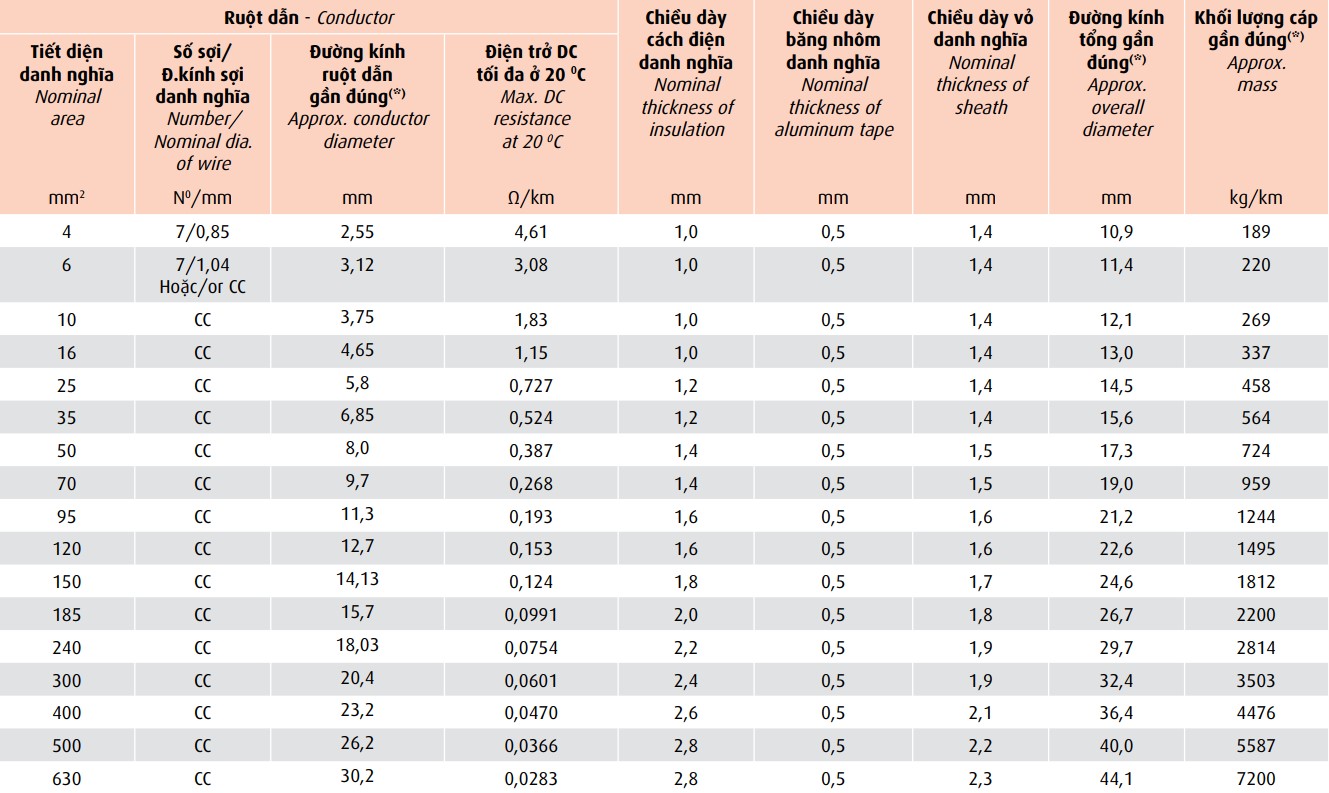

CÁP CVV/DATA - 1 LÕI
CC: Ruột dẫn tròn xoắn ép chặt
(*): Giá trị của cáp có lớp bọc bên trong là ép đùn PVC, và là giá trị tham khảo để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

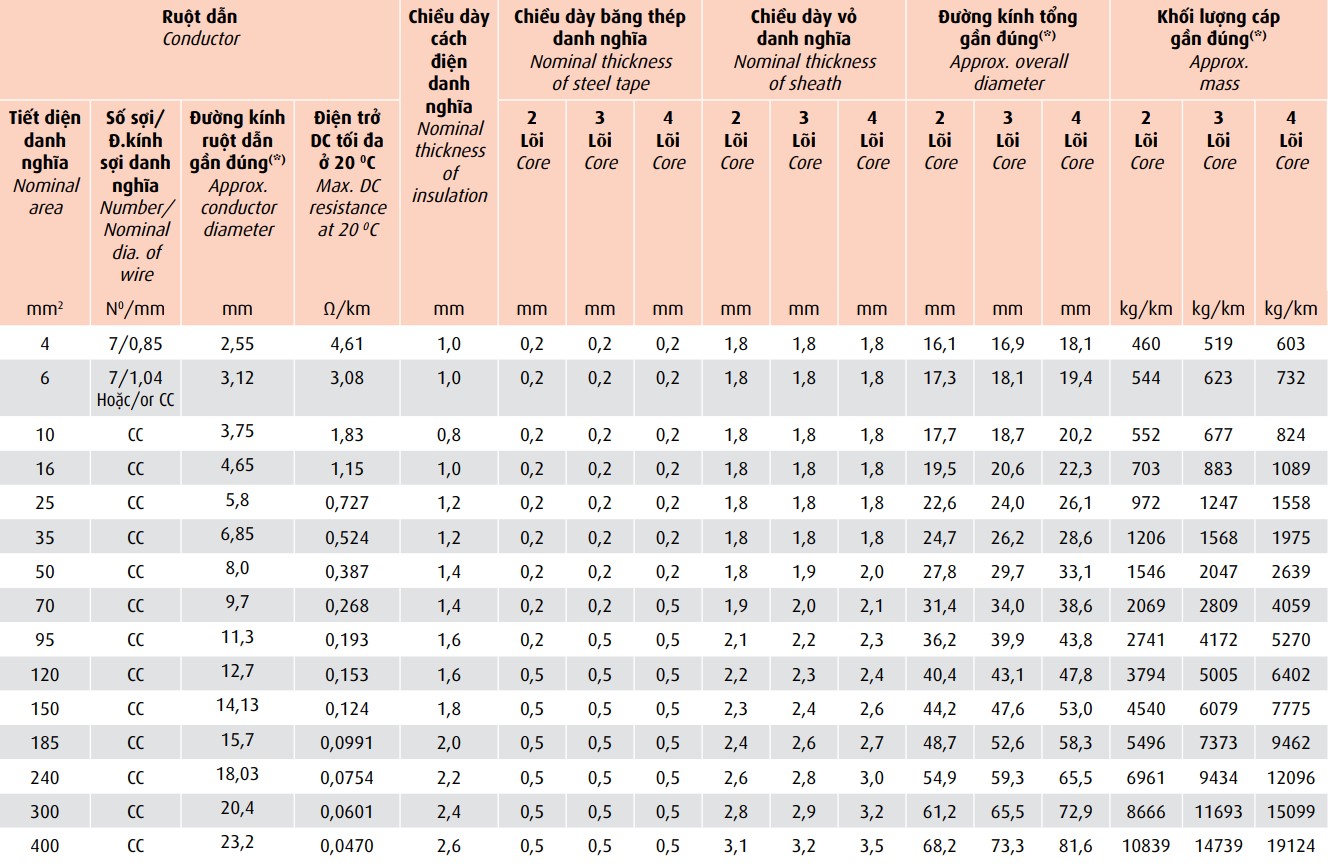

CÁP CVV/DSTA - 2 ĐẾN 4 LÕI
CC: Ruột dẫn tròn xoắn ép chặt
(*): Giá trị của cáp có lớp bọc bên trong là ép đùn PVC, và là giá trị tham khảo để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

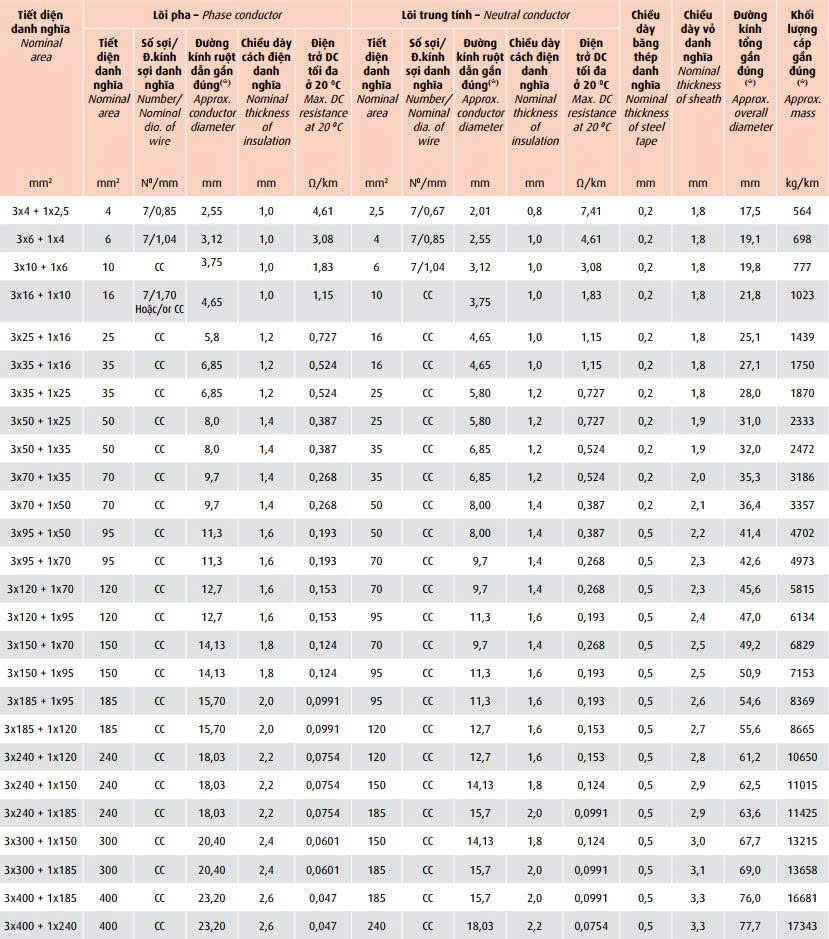

CÁP CVV/DSTA - 3 PHA + 1 TRUNG TÍNH
3 lõi pha + 1 lõi đất, ruột đồng, cách điện PVC, giáp băng thép bảo vệ, vỏ bọc PVC
CC: Ruột dẫn tròn xoắn ép chặt
(*): Giá trị của cáp có lớp bọc bên trong là ép đùn PVC, và là giá trị tham khảo để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
