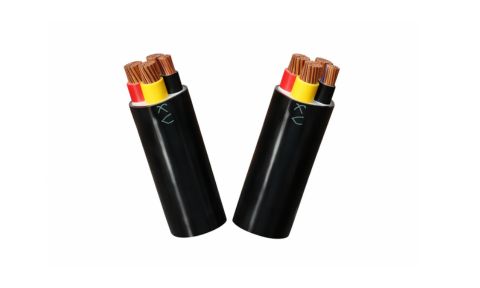

CVV ­− 0,6/1 kV (CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, VỎ PVC)

Cáp CVV 300/500V là loại cáp điện hạ áp được thiết kế để truyền tải điện trong hệ thống dân dụng và công nghiệp với mức điện áp trung bình. Với cấu trúc nhiều lớp bảo vệ, loại cáp này đảm bảo khả năng cách điện an toàn, độ bền cơ học cao và khả năng chịu được các tác động từ môi trường bên ngoài.

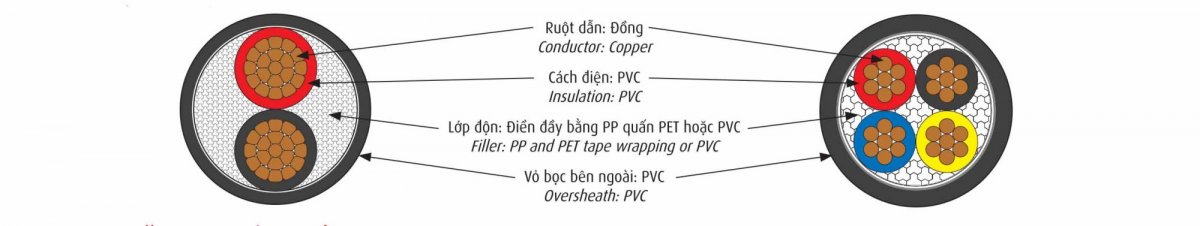

Cấu trúc Cáp Điện CVV - 0,6/1 kV

Cáp điện lực CVV – 0,6/1 kV được cấu tạo từ nhiều lớp vật liệu khác nhau nhằm đảm bảo khả năng dẫn điện ổn định, cách điện an toàn và bảo vệ cáp khỏi các tác động cơ học cũng như môi trường trong quá trình sử dụng. Cấu trúc cơ bản của cáp bao gồm các thành phần sau:

- Ruột dẫn (Conductor): Ruột dẫn được làm từ đồng, có độ dẫn điện cao, thường được bện từ nhiều sợi nhỏ nhằm tăng độ mềm dẻo và khả năng dẫn điện ổn định.

- Lớp cách điện (Insulation): Lớp cách điện được làm từ PVC (Polyvinyl Chloride), có nhiệm vụ cách điện giữa các ruột dẫn và đảm bảo an toàn khi truyền tải điện.

- Lớp độn (Filler): Đối với cáp nhiều lõi, lớp độn được sử dụng để lấp đầy khoảng trống giữa các lõi cáp, giúp cáp giữ được hình dạng tròn và tăng độ bền cơ học.

- Lớp vỏ bảo vệ (Outer Sheath): Lớp vỏ ngoài cũng được làm từ PVC, có tác dụng bảo vệ cáp khỏi các tác động cơ học, độ ẩm, bụi bẩn và các yếu tố môi trường bên ngoài.

Tiêu chuẩn áp dụng

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

Nhận biết lõi

Bằng màu cách điện:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

Đặc tính kỹ thuật

- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
+ 140°C, với tiết diện lớn hơn 300mm2.
+ 160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.

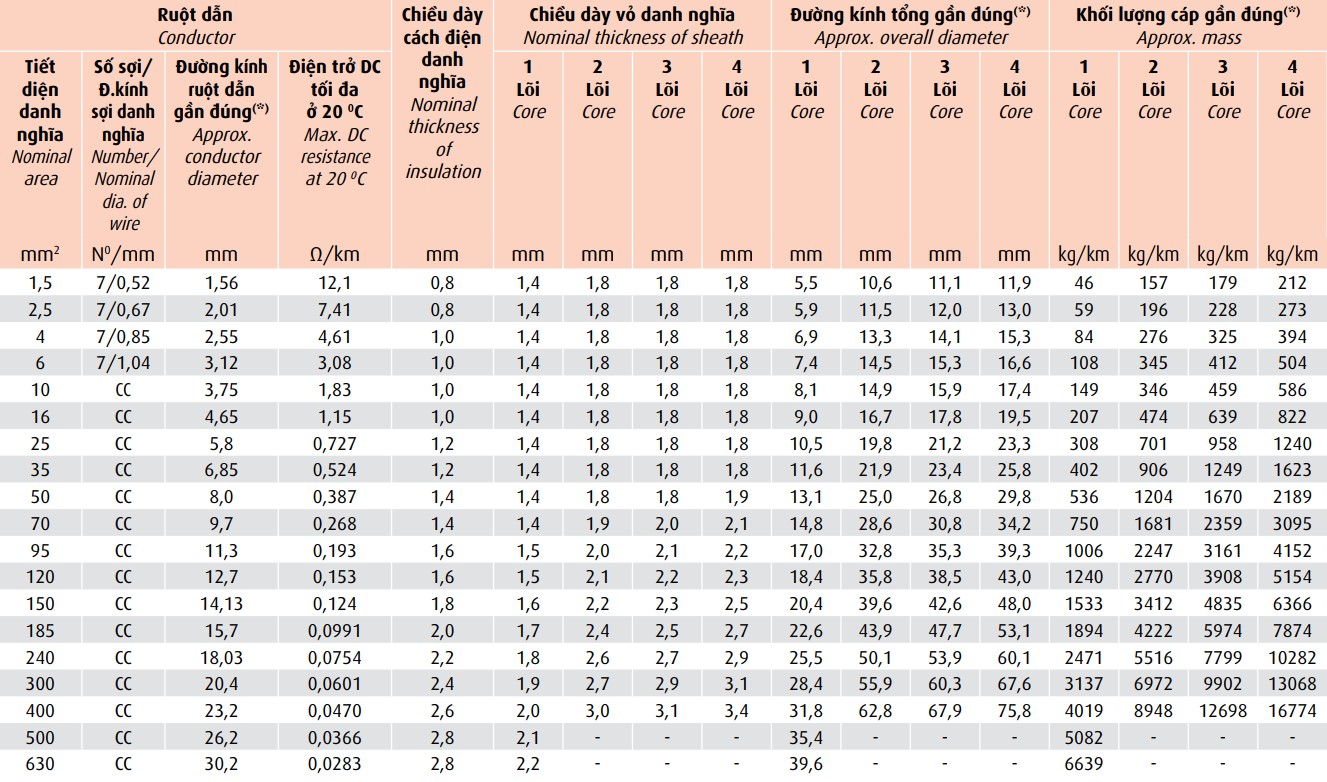

CÁP CVV - 1 ĐẾN 4 LÕI

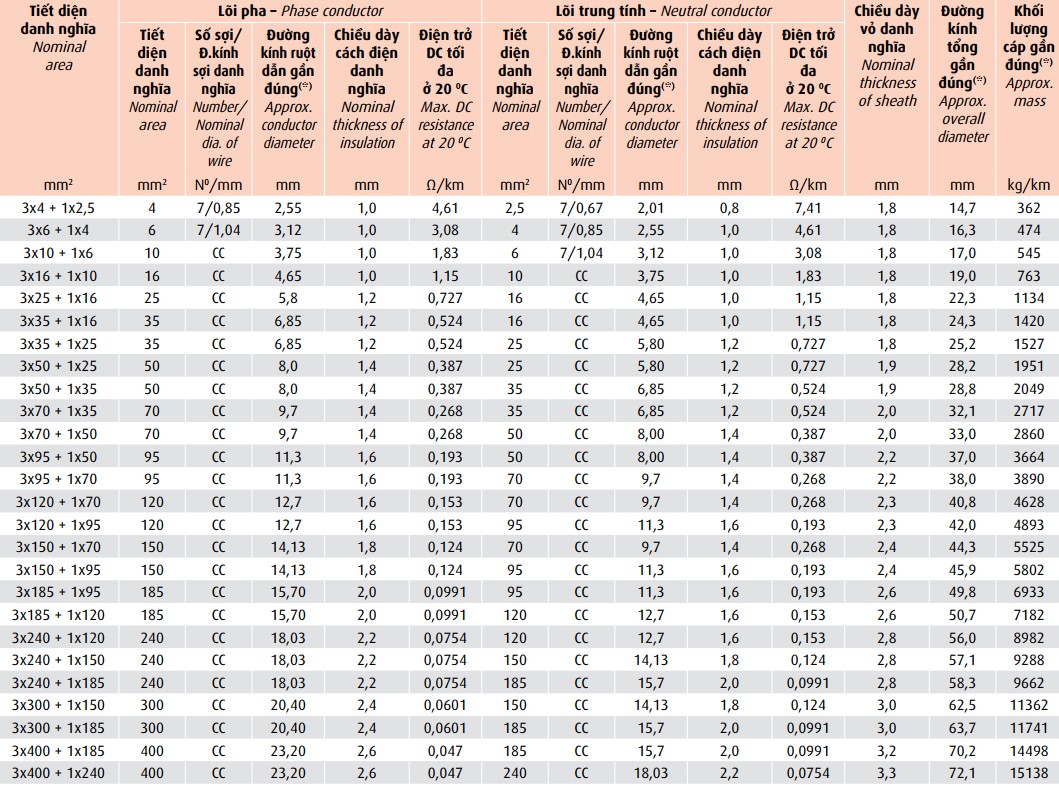

CÁP CVV - 3 PHA + 1 TRUNG TÍNH

CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
